导线规格 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米。

　　不常用的有：0.5、0.75、300、400、500平方毫米等。 2.5平的铜线=4平的铝线

　　5×4=20A 再加上穿管 20×0.8=16A的电

　　也就是说选2.5平的铜线或4平的铝线，它们再穿管的境况下可带的16A的电流。用5000w的电器该用几平方电线国标gb4706.1-1992/1998规定的电线负载电流值（部分）

　　铜芯电线:铜芯线截面积允许长期电流

　　2.5平方毫米(16A～25A) 4平方毫米(25A～32A) 6平方毫米(32A～40A)

　　铝芯电线:铝芯线截面积允许长期电流

　　2.5平方毫米(13A～20A) 4平方毫米(20A～25A) 6平方毫米(25A～32A)

　　电缆型号的选择

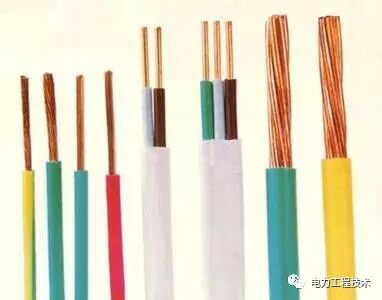

　　1、普通电线型号

　　A：BV型 B：BVR型 C：BVV型

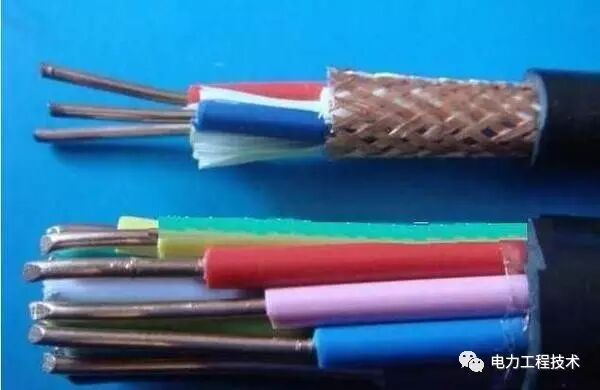

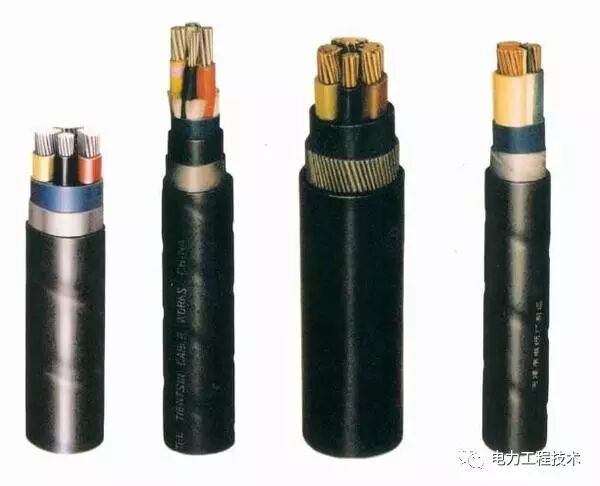

　　2、普通电缆型号

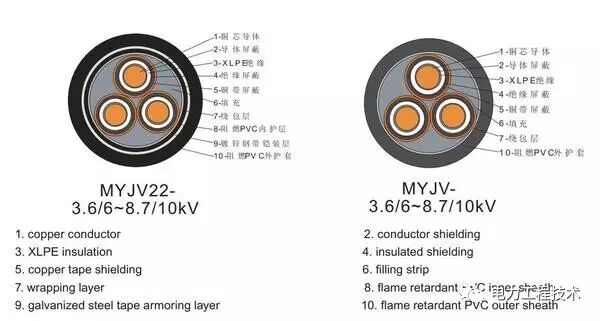

　　A：VV型 B：VV22 C：YJV型 D：YJV22型

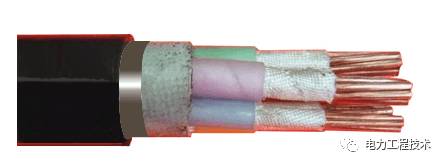

　　3、阻燃电缆的型号和阻燃级别

　　在普通电缆型号前加ZR

　　阻燃级别：A级、B级、C级、D级

　　如C级阻燃电缆型号为ZRC—VV、ZRC—YJV等

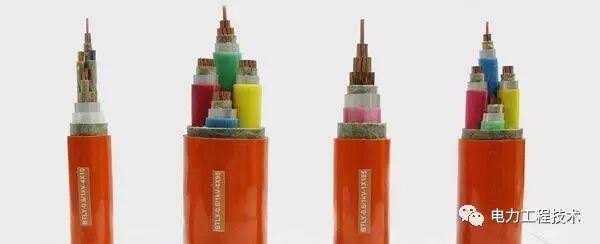

　　4、耐火电缆的型号和耐火级别

　　在普通电缆型号前加NH

　　耐火级别分四级：IA、IB、IIA、IIB、IIA、IIB IVA、IVB，IVA和IVB可标记为A各B 如：IIB耐火电缆型号为：NH-IIB-VV NH-IIB-YJV等

　　5、无卤低烟电缆的型号

　　在普通电缆前加WD 如：WD-YJV22

　　阻燃无卤低烟电缆的型号：阻燃B级： WDZB-YJV等。

　　耐火无卤低烟电缆的型号：耐火IA级： WDNIA-YJV等

　　案例分析：

　　已知照明4.5KW，卷帘门、风机的总负荷为24.3KW，由1个电源箱供电，电流计算24.3/1.732/0.38=36.922A

　　4.5/0.22/3=6.819，总电流=43.741A。这样计算对吗？选择YJV-4*10+1*6的电缆可以吗（资料显示该电缆载流量为65A）该电缆主要用于传输电能动力。

　　照明负荷与卷帘门、风机的负荷共为28.8KW，这是设备容量，假设照明负荷是三相平衡的，卷帘门和风机均为三相电动机，因此直接相加。

　　考虑所有设备并不是同时运行，并且卷帘门是短时运行的，所以应该考虑需要系数，同时系数。这里就简化了考虑个0.8的系数吧，因此计算负荷为23KW。假设功功率因数是0.8，则电流为44A.

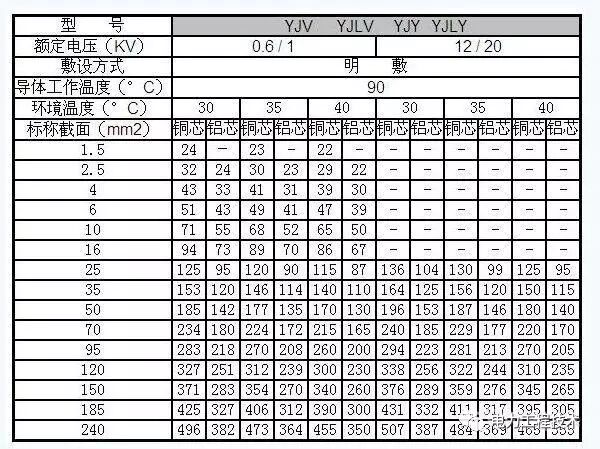

　　再说电缆，你看看资料上的载流量是多少温度下的？可能会有温度系数需要修正载流量，还有看看有几根电缆一起敷设，电缆是直埋还是桥架？这些因素都要考虑经修正后的电缆载流量可为48A。10平方电缆可用。

　　还要考虑你的负荷中最大一台电机容量启动时电缆上的压降是否超出规定，如果超出规定，还要加大电缆截面。

　　还有一个问题，考虑保护接地芯的截面，按照规范，16平方以下的电缆，保护芯线截面要采用等截面，也就是说使用5芯10平方的。
